气动球阀的使用维护

2022-11-07 关注次数:

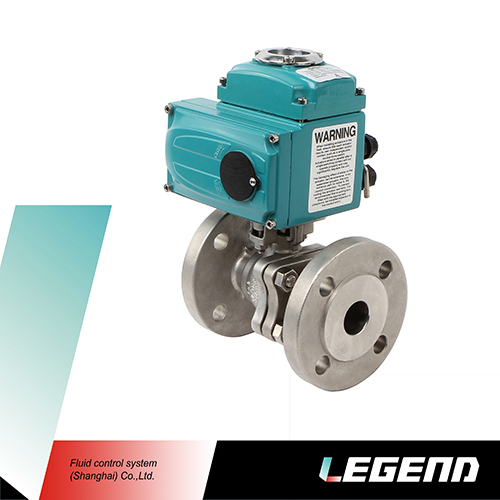

气动球阀使用维护

1、 范围:本说明书适用于法兰连接端的电动(或气动)球阀。


2、 组成:由电动(或气动)执行机构与球阀阀体部分组成,其连接靠支架和连接轴。


3、使用限制

1)温度和压力限制

2)铭牌显示有球阀在zui大和zui小操作温度下所允许的zui大操作压力。

3)使用PTFE或RTFE材质的阀座和密封件,操作温度应在150度到200度之间。其他类型的阀座和密封件的操作温度,应受到检核。

4)低温阀的公称压力等级 (PN),可表明阀在正常温度状态下的zui大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的zui大工作压力为40 Bar(4.0MPa))。

5)电动或气动执行机构的注意事项参见其相应的说明书。


4、 安装

1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

2)安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

3)准备与管道连接前,须冲洗和清理干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.

5)本类阀应安装在管道的水平方向或垂直方向。

6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来管线的偏离。

7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。


5、操作和使用

1)操作前须确认管路和阀已被冲洗过。

2)阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。

3)当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。


6、 维修

拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据。
