气动阀门原理介绍

2022-10-10 关注次数:

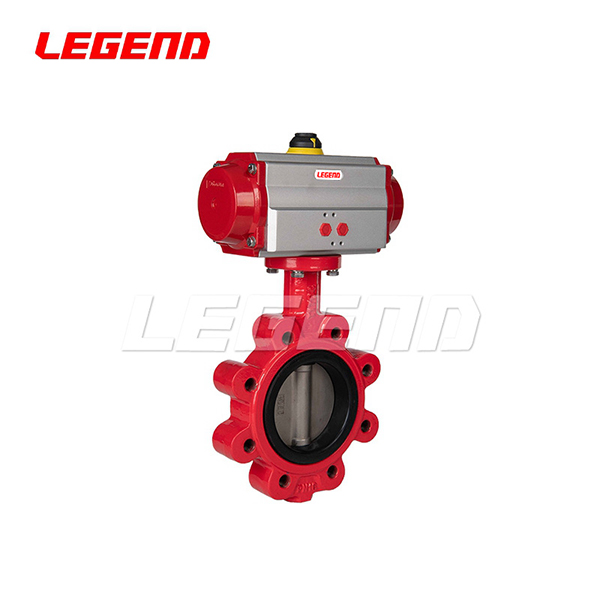

气动阀门就是借助压缩空气驱动的阀门,利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输zhi各缸,改变进出气位置以改变主轴旋转方向,根据负载(阀门)所需旋转扭矩的要求,可调整气缸组合数目,带动负载(阀门)工作。


气动阀门部件系统各部分功能和用途:

气动执行器:分为双动型和单动型。双动气动执行器:对阀门开启和关闭的两位式控制。

单动气动执行器(弹簧复位型):在气动切断或故障,阀门自动开启或关闭。

阀门:阀门是流体输送系统中的控制部件。

电磁阀:分为单电控电磁阀和双电控电磁阀

单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开。

双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。

限位开关:远距离传送阀门开关位置的信号,械式、接近式、感应式。

气电定位器:根据电流信号(标准4-20mA)的大小对阀门的介质流量调节控制。

气源处理三联件:空气减压阀、过滤器 、油雾器,对气源稳压、清洁、运动部件润滑作用。

手动操作机构:在自动控制不正常情况下手动操作。

消音器:安装在电磁阀的排气口,降低噪音。

快插接头:一端连接于电磁阀或执行器,另一将端气管直接插入即可使用。

气管:有软管、紫铜管、不锈钢。
