气动蝶阀的结构原理

2022-09-01 关注次数:

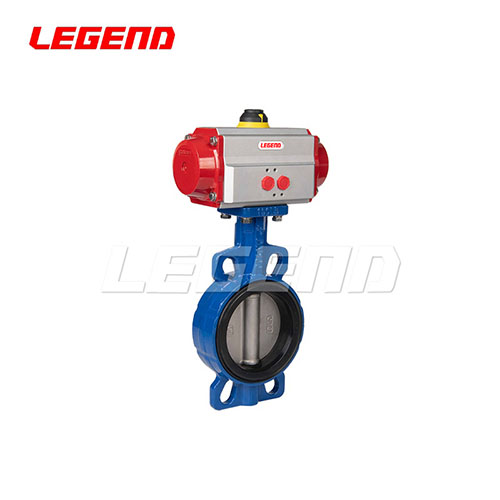

气动阀门是由气缸和阀体两部分组成,气缸上又有三个附件

1. 电磁阀(主要是用于开关气源)

2. 限位开关(远程知道这个阀门是开的还是关的)

3. 过滤减压阀(过滤气源里面的水分,因为气源不是纯气,空压机打过来的气源一般都是会有水分,所以使用过滤减压阀,保证气缸中不会有大量的水分,空压机的气源通常是8kg,而阀门接受的气源压力一般在4-6kg之间,过滤减压阀可以减压到4-6kg)


蝶阀因为外形像蝴蝶,所以被称之为蝶阀,蝶阀的结构分为三个类型

①中线型蝶阀

②双偏心蝶阀

③三偏心蝶阀



中线蝶阀

中线蝶阀是中间一根杆,包住一块蝶板,是靠中间的一根轴来开关阀瓣,中线蝶阀没有偏心,它就是直的,一般出厂时会开出一点,因为中间的轴是直的,它的密封会挤压到两边的橡胶,在使用的时候才会把它开关到位。


双偏心蝶阀

双偏心蝶阀的点是在于中间的板密封面斜角偏心,和阀座(阀座也是密封)也是偏的,蝶板密封面在启闭时能迅速与阀座锥面分离;当阀轴顺时针方向旋转时、蝶板向关闭方向运动,当阀轴顺时针方向旋转90°时,蝶板密封面与阀座密封面处于完全关闭状态;正向压力利用双偏心的作用原理此时蝶板在介质压力的作用下会越关越紧。


三偏心蝶阀

三偏心比双偏心多了一偏心,多了一个阀杆偏心。偏心的主要是起到稳固阀座和阀瓣的作用。
