锻钢气动球阀的技术参数及球阀特点

发布时间:2021-05-31   关注次数:

锻钢气动球阀主要用于切断或连接管道中的介质,也可用于调节和控制流体,其中硬密封V型球阀为V型。它具有异形球芯和硬质合金金属阀座,特别适用于含有极强剪切力的介质,尤其是纤维、固体小颗粒等介质。管道中的气动球阀可灵活控制介质流向的合并、分支和切换,以及关闭任何通道以连接其他两个通道。这种阀门通常需要水平安装在管道中。

锻钢气动球阀有两片式和三片式阀体结构,中间法兰用螺栓连接在一起,密封圈镶嵌在不锈钢环上,钢环后面没有弹簧。确保阀座紧固。将其粘贴在球上并密封。由于上下阀杆不使用聚四氟乙烯轴承,减少了摩擦,省力。小轴底部没有调整板来气动球阀和密封圈的结合位置。

所有通径:由于阀门的流道直径与管道内径相同,可以对管道进行清洗。

气动球阀适用介质:水、气、油、天然气、酸碱等腐蚀性介质。

适用温度:-196-425℃,

驱动系统:手动、蜗轮、气动、电动、液压等

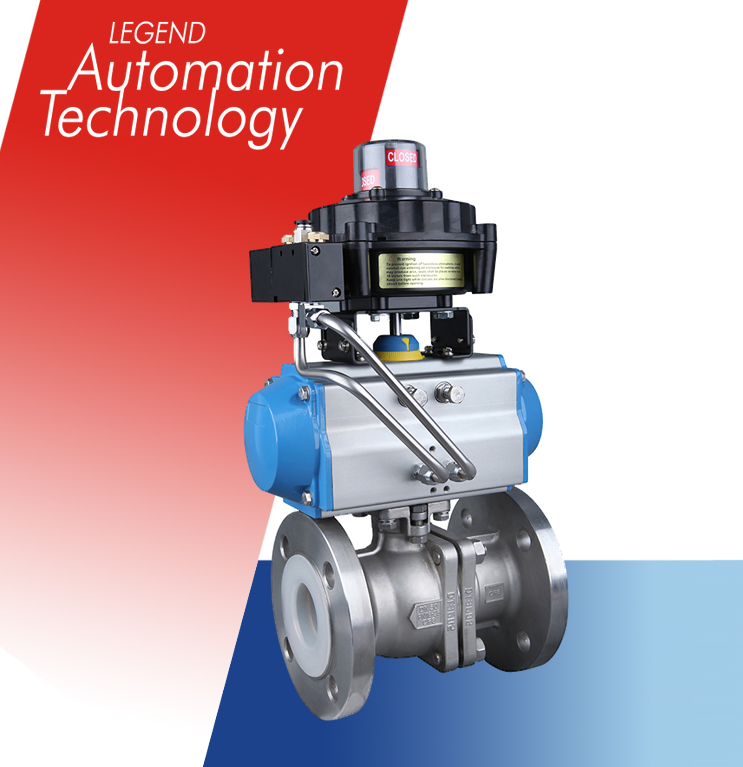

锻钢法兰衬氟气动球阀

锻钢气动球阀产品特点

1、省力操作:球在上面由下轴承支撑,减少摩擦,消除因进口压力推动滚珠而产生的巨大密封载荷而产生的过大扭矩。和密封片。

2、密封性能可靠:不锈钢阀座内嵌聚四氟乙烯单性材料密封圈,金属阀座端部装有弹簧,保证密封圈有足够的预紧力。阀门表面在使用过程中会磨损,在弹簧作用下,阀门继续确保良好的密封性能。

3、防火结构:球体与阀座之间装有防火密封圈,防止聚四氟乙烯密封圈因突然受热或着火而烧坏,造成大量泄漏,助长火灾。在弹簧力的作用下,阀座密封圈被球体迅速推动,形成具有一定密封效果的金属间密封。耐火测试符合AP16FA和API607标准的要求。

4、自动泄压功能:当阀腔内的滞留介质压力异常上升并超过弹簧的预紧力时,阀座缩回与球体分离,可达到自动泄压的效果.压力释放后,阀座自动回位。

5、排水管路:上下阀体均设有排水孔,检查阀座是否漏气。工作时阀门全开或全关,此时可调节阀内压力。中央空腔。拆下可直接更换填料;截留液在中间腔内排出,减少介质对阀门的污染。

气动球阀广泛应用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等管道介质的切割或循环。该设备还可以注入相应的清洁剂或润滑剂以清洁密封表面。
